来る2012年5月21日 金環日食が日本全国で観測可能 ― 2012/04/01 22:36:18
来る2012年5月21日の朝6時頃から金環日食が日本全国で起きる。晴れていればその様子を観測することができるだろう。2009年7月22日に皆既日食であったが、その時は曇であったため、残念ながら実際の太陽を観測することができなかった。今回は期待したい。
本屋に行ったら、ニュートンの臨時増刊号で日食メガネ付きだったので購入。前にも購入していたが、知人に差し上げたのでちょうど良かった。
製造元は、あのビクセンである。以前はサンキャッチャーXという名前だったと思う。前回は日食1週間前には全く手に入らず、色々と代用して待ち望んていた方も多かったことだろう。
私が小学校の時に太陽観察として定番だった、ガラスにススをつけるとか、黒い下敷き、感光したフィルムでの観測は、現在ではタブーの分類。専用のグラスであれば安心だ。このグラスの特徴は、前回レビューしている。
本の内容も分かりやすく解説されているので、これ一冊あれば日食観測は十分だろう。
太陽を直接観測する以外にも、ピンホール式で映し出すことも可能だ。アルミに穴を開けてもよいし、使用済みプリペイドカードの穴を利用することも可能。色々と観測出来ることを期待したい。
前回の傾向から、日食1ヶ月前になると、日食メガネが全く手に入らなくなる可能性があるので、今のうちから準備をしておいた方が良いだろう。
[PR]太陽日食メガネ 2枚セット
[PR]太陽グラス
自由にしゃべるI「音声合成LSI ATP3011F4-PU」を動かしてみた ― 2012/04/02 16:54:45
秋月電子通商より発売された「音声合成LSI ATP3011F4-PU」が最近静かなブームである。
シリアルでローマ字をこのチップに送るだけで、何とリアルタイムでしゃべるのだ。通信はシリアル以外に、I2C、SPIの合計3種類対応。このチップを早速試したい場合は、arduinoの基板を利用し、音声アンプなどを繋げればすぐに行える。殆どのピンを空きピンにしても、チップ内部でプルアップしているので問題ない。
手っ取り早く、ピエゾを接続してみた。ターミナルソフトが必要になるが、windowsターミナルでもよいし、秀term、TeraTermどれでも良い。私は秀termを使用。デバイスマネージャーでポート番号を確認して、ボーレートを適当な9600bpsにして、ローマ字を送る。おおっ！しゃべるぞこいつ！
注意する事といえば、最初に必ず「?」を送る事。これをしないとボーレートが不明となり、チップをリセットしないと認識してくれなくなる。それとローマ字を打ち込んだらenterで発音開始になる。ローマ字を打った瞬間に発音するわけでは無いので注意。
ピエゾは、夜中にちょっとやる程度なら辛うじて聞こえるが、やっぱりアンプは必要だろう。という訳で、アンプ付き評価基板を作ってしまおう。LM386で良いかなと思ったが、手持ちにTA7368PGがあったので、ゲインも大きそうだからこれを使おう。
他に82V739アンプの参考例も見つけたのでご参考までに。
お決まり秋月のヒット商品、AE-UM232。
※半固定抵抗記VR1は10KΩです

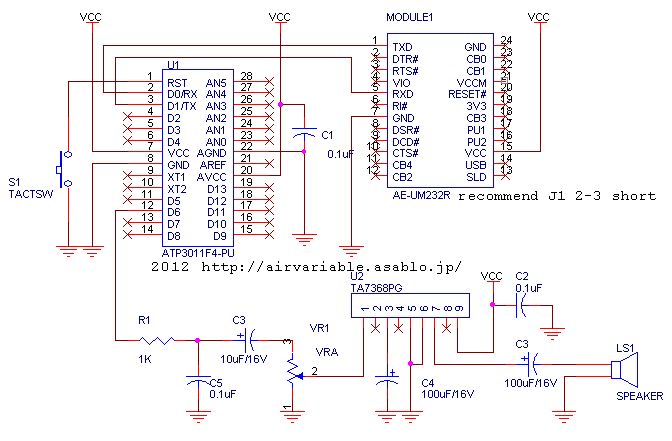

回路図も書いてみる。オーディオ出力は1段のフィルターで大雑把に1KΩと0.1μFにしたが、音声帯域が4KHzと言うことと、部品の汎用性、鳴れば良いので、シンプルな回路とした。
このアンプは入力カップリングコンデンサが要らないので、直接可変抵抗器に接続している。
アンプのリップル除去も、USBから電源を取っていて音質も期待できないので省いた。
リセットはUSBシリアルが付いているので、付けておいたほうが良い。
空きピンは、内部でプルアップされているので何も処理しなくてもOKだ。
今回の製作は、部品代をあまりかけないように、使うピンだけ丸ピンソケットを使った。
決まった回路図で、使う予定のないピンが予め分かっていれば、使う事の無い部分にまでソケットを使う必要はない。但し、角になる部分は支えとしてダミーのピンソケットを付けたほうが良い。
この方法は、ユニバーサル基板の領域を自由に使えるようになるため、電線でジャンパーしなくてもパターンが通りやすくなる。あくまでも回路に変更が無いことが前提だ。
出来上がり。シンプルでも、評価には十分だ。これをひとつ作っておくと、ちょっとした評価に便利に使える。
小さなスピーカを使ったので音質はちょっと良くないが、フィルムケースとかかぶせると聞き取りやすくなる。スピーカーボックスに入れるともっとマトモな音がするだろう。
声質は「ソフトーク」ぽい音。女性の声一種類。ボーカロイドは音程と長さに特化しているが、このLSIやソフトークは、抑揚などが結構研究されている。ソフトークとは、こんな感じのソフト。ダウンロードはこちらから出来る。
ヤマハではボーカロイドのハードウェア化も出来上がっているそうであるが、装置自体はプロトタイプのみ存在し、チップ販売での供給との事。
これは今まで出来なかった事をシリアル通信で実現できるのだから、例えば、以前紹介した激安テスターをシリアル出力改造を応用して、マイコンで音声合成LSIから読み上げるとか、福祉用の音声合成発生装置とか、色々とアイディアが浮かぶだろう。
追記8/13
このデバイスには裏コマンドが存在し、音声の音程を変更出来るようだ。但し公式サポート外との事。理由を知って納得。クロックを変更しているわけね。
→音声合成LSI AquesTalk pico“ATP3010F4”を買ってみた（Kyotani's Homepage）
【ニュース】名門・山水電気が経営破たん－支援会社の倒産で ― 2012/04/03 02:35:10
名門・山水電気が経営破たん…支援会社の倒産で
この数年、株価がずっと低迷していた山水電気であるが、民事再生法の適用を申請した様だ。
小さい頃、山水と言うと高級アンプが思い浮かぶほど有名だった。最近のオーディオはデジタル化が進み、昔の様な重いトランスや大きな真空管を駆使し、手の込んだ調整をしていたアナログの手法を使わなくても、半導体でコストをかけずに無調整で量産化でき、スピーカーの手前までデジタル化になっているので、それ同等か、それ以上に良い音が聞ける時代になった。
（注釈：オーディオに精通している人にはお叱りを受けるかも知れないのでお断りをしておくが、一般的な見解として述べている）
産業というものは時代のニーズに合わせ戦略を立てて物を作り、そして利益を出すので、仕方の無いように思える。
技術集団として存続するのであれば、上場廃止、会社精算してしまう方法もあっただろうし、身売りの戦法もあったはずだが、マッキントッシュのような超高級アンプを目指すわけでもなく、デジタルオーディオの最先端を目指すわけでもなく、保守だけで利益を出せるわけでもなく、ただその時が来てしまった感じだ。今度は復活劇があるのだろうか。
大手なら、採算が合わないとなったら、東芝、携帯電話から撤退 開発会社株を富士通に売却 とか、やってしまう時代になったんだな。
山水電気は２日、東京地裁に民事再生法の適用を申請した。 負債総額は２億４７６５万円。「ＳＡＮＳＵＩ」ブランドのステレオアンプなどを展開していたが、バブル崩壊による販売不振やデジタル化の波に乗り遅れ、音響機器製造は１９９９年頃に事実上、撤退していた。０１年から香港の投資会社の支援を受け、音響機器修理などを手掛けていたが、投資会社が昨年５月に倒産し、資金調達のめどが立たなくなったという。
東証１部上場だが、従業員は現在５人だった。 山水は４４年、電圧の変換機器製造を目的に創業した。６２年に発売したセパレート型ステレオがヒットし、８４年の売上高は５２５億円だったが、９９年には４６億円に落ち込み、債務超過になっていた。（一部引用）（2012年4月2日19時34分 読売新聞）
この数年、株価がずっと低迷していた山水電気であるが、民事再生法の適用を申請した様だ。
小さい頃、山水と言うと高級アンプが思い浮かぶほど有名だった。最近のオーディオはデジタル化が進み、昔の様な重いトランスや大きな真空管を駆使し、手の込んだ調整をしていたアナログの手法を使わなくても、半導体でコストをかけずに無調整で量産化でき、スピーカーの手前までデジタル化になっているので、それ同等か、それ以上に良い音が聞ける時代になった。
（注釈：オーディオに精通している人にはお叱りを受けるかも知れないのでお断りをしておくが、一般的な見解として述べている）
産業というものは時代のニーズに合わせ戦略を立てて物を作り、そして利益を出すので、仕方の無いように思える。
技術集団として存続するのであれば、上場廃止、会社精算してしまう方法もあっただろうし、身売りの戦法もあったはずだが、マッキントッシュのような超高級アンプを目指すわけでもなく、デジタルオーディオの最先端を目指すわけでもなく、保守だけで利益を出せるわけでもなく、ただその時が来てしまった感じだ。今度は復活劇があるのだろうか。
大手なら、採算が合わないとなったら、東芝、携帯電話から撤退 開発会社株を富士通に売却 とか、やってしまう時代になったんだな。
納品完了と通院の記録 ― 2012/04/04 17:27:03
昨日は依頼された装置2台目の納品と、不具合解析依頼の仕事を受けて、朝から秋葉原に。今日中に終わるか心配であったが、原因が特定でき（追記部分参考）、夕方無事終了。お寿司もご馳走して頂いた。仕事をするというのはやっぱりイイね。
帰りは暴風雨で、私も含めてみんな傘がボロボロにｗ 地下鉄で迂回して帰宅するも、中央線の中野から荻窪まで、通常8分位で移動できるのが40分位かかった。実に体力を消耗した一日。
一変、天気のよい日となった今日は、足の再診の日。 前回の診断から一ヶ月以上経っている。 痛みはつま先立ちをしようとすると激痛でできない状態。いつの間にか、かかとをついて歩いたり、土踏まずを階段のヘリに押し付けるようにして降りたりする様になった。痛みも以前よりは楽だが、痛み慣れしているだけで、立ち上がり初めのあのズキッとする痛みは朝起きるのが憂鬱になるほどである。
朝11:30と遅めの予約。すぐにレントゲンを撮ったので、そろそろ順番かなと思っていたが、今日の整形外科はとても混んでいて、診察を受けたのが13:30過ぎ。あまりの待ち時間に先生にもお詫びされるほどだった。
この病院は、5年程前から色々システムが変わって、初診から予約して受診が出来るようになり、各科に受診票を都度看護師に手渡ししていたが、受付ブースができて円滑に受診票を渡す事ができるようになった。会計も自動精算になった。
問診は3分ほど。私の足の状況を説明後、先生よりレントゲンの結果を説明頂く。先生の教えの通り、松葉杖を使わずに歩いていたが、今日の診察の結果では、初診の頃より足の骨が弱くなっているそうだ。ただし一ヶ月前とはそう変わらない。土踏まずが下がっているわけでもなく、さすがの先生も偏平足という診断が適切でないと思ったのか、明日足の専門の先生が外来で来るので、そちらで診てもらうように予約してくれた。それはそうだろうな。歩かなくても痛みが出ることがあるわけだから。それにしても半年も様子見とはちょっと長い気がした。足底板の製作を見送っていたが、そういう問題ではないということだったのだろう。
松葉杖に慣れると移動が楽ではあるが、一旦返却。原因や病名が分かると良いのだが、明日の診察に期待しよう。健康な体になったら再就職活動を本格的に行いたい。
追記 4/5 夕方4時からの予約が、呼ばれたのが7時ｗ 昨日の今日だから仕方ないね。診断は、足の甲の骨が萎縮しているので、足が痛くても、とにかく足を使ってという事で、ノイロトロピン錠21日分を処方される。痛み止めである。痛み止めなら余り飲みたくないので、多少痛くても頑張ってみよう。次の通院は4/26 9：00
[PR] OMRON エレパレス 低周波治療器 HV-F128
[PR] カラー図解 骨のしくみ・はたらき事典
帰りは暴風雨で、私も含めてみんな傘がボロボロにｗ 地下鉄で迂回して帰宅するも、中央線の中野から荻窪まで、通常8分位で移動できるのが40分位かかった。実に体力を消耗した一日。
一変、天気のよい日となった今日は、足の再診の日。 前回の診断から一ヶ月以上経っている。 痛みはつま先立ちをしようとすると激痛でできない状態。いつの間にか、かかとをついて歩いたり、土踏まずを階段のヘリに押し付けるようにして降りたりする様になった。痛みも以前よりは楽だが、痛み慣れしているだけで、立ち上がり初めのあのズキッとする痛みは朝起きるのが憂鬱になるほどである。
朝11:30と遅めの予約。すぐにレントゲンを撮ったので、そろそろ順番かなと思っていたが、今日の整形外科はとても混んでいて、診察を受けたのが13:30過ぎ。あまりの待ち時間に先生にもお詫びされるほどだった。
この病院は、5年程前から色々システムが変わって、初診から予約して受診が出来るようになり、各科に受診票を都度看護師に手渡ししていたが、受付ブースができて円滑に受診票を渡す事ができるようになった。会計も自動精算になった。
問診は3分ほど。私の足の状況を説明後、先生よりレントゲンの結果を説明頂く。先生の教えの通り、松葉杖を使わずに歩いていたが、今日の診察の結果では、初診の頃より足の骨が弱くなっているそうだ。ただし一ヶ月前とはそう変わらない。土踏まずが下がっているわけでもなく、さすがの先生も偏平足という診断が適切でないと思ったのか、明日足の専門の先生が外来で来るので、そちらで診てもらうように予約してくれた。それはそうだろうな。歩かなくても痛みが出ることがあるわけだから。それにしても半年も様子見とはちょっと長い気がした。足底板の製作を見送っていたが、そういう問題ではないということだったのだろう。
松葉杖に慣れると移動が楽ではあるが、一旦返却。原因や病名が分かると良いのだが、明日の診察に期待しよう。健康な体になったら再就職活動を本格的に行いたい。
追記 4/5 夕方4時からの予約が、呼ばれたのが7時ｗ 昨日の今日だから仕方ないね。診断は、足の甲の骨が萎縮しているので、足が痛くても、とにかく足を使ってという事で、ノイロトロピン錠21日分を処方される。痛み止めである。痛み止めなら余り飲みたくないので、多少痛くても頑張ってみよう。次の通院は4/26 9：00
[PR] OMRON エレパレス 低周波治療器 HV-F128
[PR] カラー図解 骨のしくみ・はたらき事典

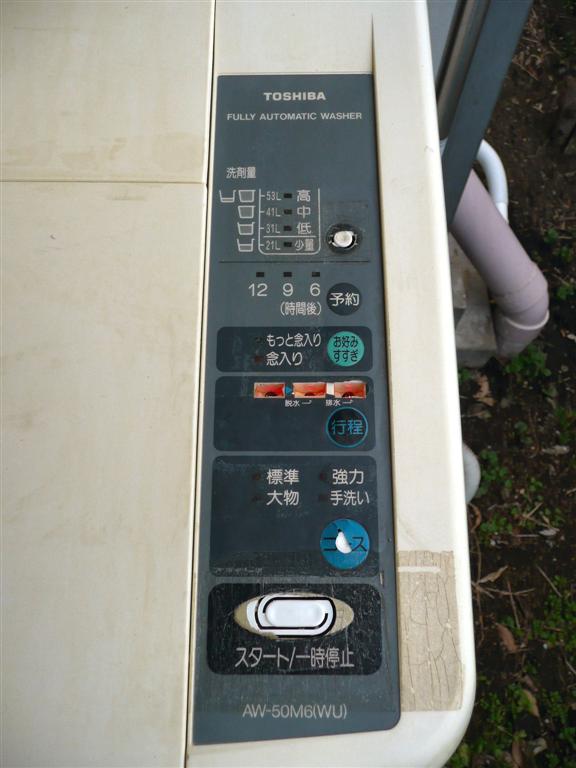

洗濯機の操作パネル部分を修理 ― 2012/04/05 23:59:56
今日は天気が良くて暖かい。折角なので洗濯機を分解掃除することにした。機械内部や洗濯槽を水とブラシで綺麗にして、表面の汚れも洗剤でゴシゴシ。
パネルもゴシゴシ アッーーーーーー
LED部分が割れてしまったがな (´・ω・`)
この洗濯機、15年位使っているもので、操作パネルのシートが退化してもろくなっていた。
スイッチ部分は透明なテープ貼ってしのいできたが、LEDに書かれている表示がわからないとちょと困る。それに雨は掛からないが、さすがに屋外なのでなにか対策しよう。
というわけで、パネルを作ろう。そんな事もあろうかと、耐水シールを買っておいたｗ
このシール、水をかけても印刷が消えない丈夫なシールで、ケースの化粧パネルなどにも重宝している。テプラよりもよっぽど綺麗に出来る。
早速作業開始。まずは寸法を測る。測るというより撮影だ。
縦横にスケールを置いて、できるだけレンズを真ん中にして何枚かデジカメ撮影。高解像度で遠くから撮るのが、歪まないコツだ。
何枚か撮った写真を、一番歪がなく、良く撮れている写真を選別。ペイントショップなどの画像加工ソフトで水平垂直に合わせて、その後トリミングする。スケールも一緒に表示させるのがポイント。色も濃い目に、ポスターカラーぽく加工していく。拘るなら、もっと綺麗にレタッチするのも良いだろう。
加工した画像をマイクロソフトワードに貼り付ける。作業用としてA4で行う。
さて、ここからがアナクロながら私のよくやる技を披露しよう。実は液晶モニターは、ワードで100%表示すると、表示スケールが実スケールと同じなのだ。（モニターや設定によって異なる）
これを利用して、スケールを写している所に更に定規を当てて、スケールを調整するという方法。
これを知っておくと、色々便利。真円を正確にくり抜きたいとかも、この小技で簡単だ。
デジカメで撮っても、縦と横のサイズは少しだけ違う。そういうわけなので、縦横比を固定するのチェックを外して、高さと幅を調整していく。例えば10センチの表示で、測ると13センチあった場合は、10÷13＝76.9％ にするように、サイズを0.769掛けた物を設定していくと簡単にできる。
お次は、ボタンやLED部分の枠などを書いていく。図形描写で、最初透過で書いていくと楽に位置をあわせられる。図形はマウスで大体の位置に置いて、ctrlを押しながらカーソルで図形を描写できるので、ドンドン置いていく。文字はテキストボックスを透明にしたものを使いボタンの上から張り込んでいく。LEDの部分は大体の位置を大雑把に四角の穴を開けるように書いていった。
出来上がったら、全体をグループ化して位置が移動しないように確定してセーブ。
一旦テストで印刷して、現物と合わせた。
次に、耐水ペーパの原稿を作り、そこにCTRL+C､Vで画像をコピペ。当然大きさが合わないので、2ページ目にもコピペ。画像をダブルクリックで、レイアウトを前面にすると、画像が自由に動くので、2枚で全体をカバー出来るように表示。
これで耐水ペーパーにプロフォトモードで印刷。出来上がりだ。あとは切り取るだけ。
小さめに切ることがポイント。ダブっている所もカット。4隅ははがれにくくするためにカットしておく。
LEDの窓は、100均などで売っているニンテンドーDSや電子辞書の保護シートを切って貼りつければOKだ。糊面に注意して接着。
完成！LEDの部分の文字は印刷できないので、別枠で書いた。
スイッチがボロボロ、でLEDの意味が分からなくなった洗濯機が、
なんという事でしょう (・∀・) スイッチがよみがえりますた！
ただし、屋外で陽のあたる場所での使用は、日光で退色してしまうのが欠点。カーワックスでも塗りこんでおけば多少長持ちする。
というわけで、ペイントショップとワードと定規を使ったシートの修正方法を紹介した。身近な物で、修理したいとか、オリジナルカバーを現物から作りたいとか手っ取り早くできるので、知っていて損は無いと思う。 ほんとか？ (・∀・)ゞ
失業保険受給中の保険に注意 ― 2012/04/06 17:56:03
失業してから、1ヶ月以上が経ち、第一回の認定日で失業保険手当が無事振り込まれた。
保険料の支払いも、加入していた社会保険を任意継続手続きとしていたが、ハローワークでの説明で、私のような事業所側の理由による解雇の場合、2010年4月より国民保険料の負担軽減措置制度があることを知る。
なんと、前年の年収を3割とみなして計算されるのである。任意継続にはその処置は無い。
先月、区役所の国民年金課で電話で見積もってもらい、任意継続保険の方が安かったので、通院の事もありすぐに手続きをしたのだが、再度見積もってもらったら、国保の方がとても安い。笑ってしまうくらい安い。（扶養家族やその地域により保険料が異なる）
高いと分かった以上、解約を行うわけだが、この任意継続保険を止めるにはどうすれば良いか。一旦加入したら途中解約はできない事になっていた。実は上の写真からも分かる通り、保険料を振り込まなければ良いのである。
毎月10日以内にその月の保険料を支払わない場合は11日に自動解約される。国民保険に乗り換えるには、この方法しか無い。何とも中途半端な制度である。普通に解約させてもらっても良いと思うのだが。
もし、任意継続保険を先行支払いした場合は、翌月以降返金ができる。私の場合は年度末の3月を跨いだので、1ヶ月しか納めていないが、事前に知っておけば、この1ヶ月分も高い保険料を払わなくて済んだということである。
中小企業の場合、退職時以降の事を教えてくれる所は少ない。任意にするか国保にするか、国民年金課で見積もって貰うほうが賢明だ。源泉徴収票と、離職票があれば調べられる。私の所は電話でも見積もれたので、電話してみると良いだろう。という訳で、資格者喪失届書を書いて手続きを済ませる事にしよう。
自炊の記録（4/2～4/7） ― 2012/04/07 20:32:51
今日はポストまで手紙を出しに外へ出る。2日前の陽気とは裏腹に、とても寒い日。
近くの公園では桜の花が満開。ちょっと電話線などが心配な桜であるが・・・
さて、今回も1週間の自炊記録を書き留めておこう。
4/2月曜 朝食：目玉焼き、アスパラ、お新香、納豆。
昼食：やきそば。
夕食：もつともやしの焼肉タレ焼き。タレに1時間程漬け込んでその後焼く。中々旨い。
4/3火曜 朝食：レタス卵ベーコンのサンドイッチ。
この日は仕事で秋葉原。昼食は寿司をご馳走になり、夕食は一杯酒屋でフランクなど。
4/4水曜 朝は牛乳1本、病院へ行ってきたあと、コンビニで昼食を済ませる。
夜、簡単にざるそば。自炊じゃないなこれｗ
4/5木曜 朝食：鮭、納豆、生卵、味噌汁。
昼食：パンの耳をバターで炒めた物、目玉焼き、レタスサラダ。
夕方4時に病院。病院が終わった後が7時過ぎ、病院の近くの処方箋が閉まったので、駅前まで出て行って薬を受け取る。軽くホッピーを飲んで帰宅後夕食は、鮭の切り身、とろろ。
4/6金曜 朝食：卵粥、ブロッコリー、鮭、牛乳。鮭は3切れを焼いて冷蔵庫に入れている。
ブロッコリーの存在を忘れていて、買った時のあの緑がちょっと黄色くなってしまった。
昼食：レタスとベーコンのナポリタン。ソースはケチャップとバターを使っている。
夕食は：待ち合わせて飲み会、そしてカラオケｗ 久々だったなぁ。
4/7土曜 朝食：そうめん、オクラ。
昼食：米を炊くのを忘れたので、インスタントミソラーメンに、ブロッコリーとウィンナー、海苔。
写真で撮ると油が多いなと分かる。麺が3食続いてしまった。
夕食：もつとキャベツの炒め物。
もつ焼きは、最近蒸したもつがあるから調理がとっても簡単。
味の決め手は焼肉のタレ。他の調味料は全く必要なし。
混ぜ混ぜして1時間程漬け込んで焼くだけ。とっても簡単で、ヘルシー。
絶好の花見日和 ― 2012/04/08 23:52:26
今日は花見ー (・∀・) 午前中に出発。
阿佐ヶ谷からすぎ丸で善福寺川緑地を目指す。バスがすごく並んでいて1本やり過ごすも、無事乗車。バスのすれ違いが難しい細い道を走ること9番目の停留所「善福寺川緑地」に到着。
初めて来た善福寺川緑地公園。桜がほぼ満開。そして雲ひとつ無い暖かい日。風もないから本当にいい花見日和だ。
鳥たちも春を祝福。
公園内に入っていくと所狭しと人が陣取っている。既に場所を夜中に確保して頂いていた。
（Kさん、ありがとうございます）
メンバーが徐々に集まりだして、お手製のおつまみを戴きながら、とにかく飲む。みんな飲む。
時折花びらが散るのがコップ酒に浮かぶ。
しゃべる、食べる、飲む。人数が一時9人位まで増えたりした。いつの間にか夕方に。あっという間の時間。シメにスープを頂く。アウトドアの醍醐味。
夕方、川沿いを散歩がてらバスへ向かう。夕日と桜のグラデーションがとても綺麗な場所だ。
花見だけでは終わらない。二次会でいっぱい飲み食い。その後カラオケ。実に楽しいひとときであった。誘って頂いてありがとうございます。
Google Doodle ― 2012/04/09 17:12:12
パソコンをやっている人なら、Googleの検索を頻度に使うと思うが、何かのイベントの日はロゴが変わる事もご存知だろう。今日はエドワード マイブリッジについてのスペシャルロゴが出ていた。
スペシャルロゴ画像は、Doodleが始まってから現在に至るまで、全部を見ることができる。
最初の頃のロゴは、なるべくGoogleのロゴを壊さない大人しい形が多かったが、最近では原型をとどめないロゴも多くなってきた。スペシャルロゴを集めて楽しんでいたのだが、このDoodleファインダーがあると知ってから止めたのは内緒だｗ
ちなみに、「Ｇｏｏｇｌｅのトップページ観察日記」というGoogleロゴを毎日監視しているブログが存在するようだ。（コメントをご提供ありがとうございます）
私のお気に入りといえば、30th Anniversary of PAC-MANだ。
ロゴなのに実はプレイ出来るのだ。Insert coinを2回クリックすると、ミスパックマンが現れて2人でのプレーが可能となる。ASDWキーで動作する。
32年前、昔は専用ハードウェアでパックマンが動いていたのだが、今ではブラウザで簡単に動く時代。レトロゲームで懐かしみつつ、時代は流れて行っているんだなと感じた。高校時代、帰りに寄ったゲーセンで鍵の面までノーミスでクリアしていたのが居たな。彼らは今どこで何ををしているだろうか。
[PR]パックマン エプロン
3灯ランチャーライト改造 ― 2012/04/10 23:59:35
前回記事100均LEDライト「ランチャー9」を超高輝度LEDに改造記事の反響が大きかったので、巷でよく目にする3灯型の方をもう少し説明しておこう。キャンドゥで購入した3灯ランチャーライト。
9灯のライトより、レンズが外れやすい構造なので、電池ケース側からマイナスドライバーで簡単に叩き出す事ができる。
別の日に買った3灯ランチャーライト。ローソン100で購入。
バネが入っており、LEDひとつひとつに68Ωの抵抗が入っている真面目な設計。
電線の配線はこの様に引き出しておくと便利。プラス側は被覆付きのを使う方が良いだろう。
穴あけは、前回最後の方では2ヶ所を開けていたが、外したLEDの穴を利用することも出来るようだ。
というものの、2つ穴を開けておいたほうが綺麗に仕上がる。固定は両面テープでOK
何個か分解して分かったが、円周上の4箇所のハンダはかなりいい加減なので、薄くハンダし直すのが良いだろう。あと、反射板は中の部分をニッパーで適当にむしりとって、外枠を2つに割って裏返して入れるといいみたいだ。綺麗に仕上げたい場合は、22mmの水道管を適当な長さに切ってスペーサーを作ると良い。
5/2追記 貴重なコメントを頂きました。ありがとうございます。
「22mmの水道管」
塩ビ管は
VP-16 ２２ｍｍ厚み３ｍｍ水道管
VE-１6 ２２ｍｍ厚み２ｍｍ電線管
規格外 ドレンパイプ（エアコン排水）
ND-16 ２２ｍｍ厚み１．８５ｍｍ イナバ
９LEDランチャーの抜き出し用にアンテナの廃材の反射パイプの縦樹脂パイプの肉厚を水道用のカッター（ハサミ）で切りましたが垂直を出すのが難しいですね。
ネットで見るとアクリルパイプもありますね。
アクリルパイプ外径24ｍｍ肉厚2ｍｍ
肉厚公差+-0.3mm、外径公差+-0.3mm
レンズを押し込んで、あて木でヘリを軽く叩いて圧入。最後にボンドを回りに流して終了。
4つ作って知り合いに見せたら、全て完売。400円だったら買ってくれるのか。前回のLEDランタンは500円だったけど、こちらの方が人気が出そうだ。
