しばらくぶりにランチャー9改を製作する ― 2013/01/11 23:37:19
いつも好評を頂いているランチャー9改の在庫がとうとう底をついてしまう。部品はまだ十分在庫はあるが、肝心のボディがない。街の100均に足を運ぶも、2軒回って4つと品薄だった。
頼まれた10本はかろうじて作れるから、久々に作るとするか。
久々に製作すると、最初は色々と躊躇してしまので改造手順を書き留めておこうと思う。
■部品の前検査
1.ランチャー9の外観（著しく変形、きずがあれば使用しない）
2.パワーLEDの点灯試験（極端に黄色いもの、レンズ不良品は使用しない）
3.電池を入れて点灯させ、スイッチ部分の接触状況を確認。
■ランチャー9分解
1.ランチャー9のボディから電池ボックスを取り出す。
2.当て板を置いて、電池側からφ20mmのアルミ単管を差込み、レンズ、LED、バネを叩き出す。
3.基板からバネ電極をハンダで外す。
4.コンロで暖めたハンダつぼを使ってLEDを基板から全部外すか、コテで1つずつ外す。
5.バネはパンタグラフの様に広げ、バネの距離が1センチ以上になるように調整する。
6.反射鏡、LED、抵抗以外は再利用する。
■基板の加工
1.余分なハンダを掃除、抵抗を除去し、基板のショートなどを手直しする。
2.中心のパターン2箇所をルーターで断ち切ってバネがショートしないように安全に配慮する。
3.基板のLED穴を利用し、対角部分外側に2つ0.8mm程度の穴を空ける。
4.中心パターンを接着剤が流れないようにハンダで埋める。
5.10Ωのチップ抵抗を4つ並列に実装する。
■LEDの加工
1.リードを上写真の様に取り付ける。
撚り線であり、被覆が熱に強いジュンフロン電線AWG28を使っている。
■基板へLEDの取り付け
1.接着剤（SU黒）を基板中心に塗り、LEDをリードを通しながら接着。
2.被覆付きリードは抵抗側になるようにしてハンダ付け、マイナス側は、基板外側へはんだづけ
はんだづけ時は、反射鏡をはんだ付け治具として利用する。（製作が終われば捨てる）
3.基板にプラス側バネをはんだ付けする。（忘れやすい）
4.マイナス側リードは、バネへハンダ付けしてアースを確実にする。
これがLEDアセンブリとなる。
■LEDアセンブリ組み込み
1.LEDアセンブリをアルミボディに押しこんで手で抑えて仮固定しておく。
2.電池を入れたボックスを入れて、後ろから電流計を当てて350-400mA程度流れているか確認
同時に点灯状況も確認。
3.電流・点灯に問題がなければ、φ24mmのアクリルリングを2枚入れて、その上から
アクリルレンズを圧入する。傷やヒビがある場合は、別途制作したレンズを代替で使用。
4.電池を入れた電池ホルダーをセットし、スイッチキャップを取り付け点灯テストをする
5.一旦電池ホルダーを外して、レンズ側2箇所に透明接着剤(SU透明)を2点対角で止める。
6.縦置きにして1時間ほど接着剤が乾くまで放置する。
■検査
1.電池をセットし、スイッチキャップをはめてスイッチを押して点灯確認。
スイッチは内部でロータリー式なので、少なくても4回以上オンとオフを繰り返す。
2.点灯中、手のひらにランチャー9改を叩いて振動による接触不良が起きないか確認。
3.ランチャー9改を持って縦に振って接触不良などが起きないか確認。
4.点灯試験を少なくても5分以上実施し、極度の発熱や初期不良点灯が起きないか確認。
5.最終的に外観を検査し問題ないか確認
■梱包
1.取扱説明書を準備。
2.ランチャー9改造をA7のビニール袋に説明書と一緒に入れる。
3.テープで固定して完成。
■注文と発送
1.定期的にブログコメントを確認
2.メールにて案内メールを配信
3.返信メールに書かれている情報を元に封筒用の印刷物を作成
4.封筒を含めた発送するものを秤をつかって送料を再度確認。
5.封筒に住所の印刷された用紙を貼り、該当送料切手を貼る。
6.頒布品と場合により送り状を入れて封かん。再度重量をはかり、封筒右下に重量を記入。
7.銀行をネットでチェック。
8.振り込まれたらポストへ投函し、送付の旨をメールで連絡する。
9.一定期間が過ぎたら、ブログコメントを削除する。
以上、頭でやっていたことを書きだしてみたが、結構手が込んでいることを実感。
これで、今度作る時はこの手順書に従えばミスが少なくなるだろう。
業務用のお酒 ― 2013/01/12 23:41:51
とある日、とある場所でお酒を呑んでいた時、なんだかとっても大きいお酒の容器が見えたので、聞いたら業務用のお酒のペットボトルらしい。
4リットルのウィスキーや焼酎、そして3リットルの日本酒とか。家にあったら飲みきれないｗ
珍しい容器だったのでちょっと紹介してみた。
hwoff（ハードウェアオフ）に初参加 ― 2013/01/13 23:49:15
ツイッターでhwoff（ハードウェアオフ）が開催されることを知り、わたしは初めて参加することに。
なんでももう4回めになるそうだ。会場はビールとピザや簡単なサラダのあるお店で開催。
昼の12時からの開催だ。昼からアルコールが飲めるｗ
会場には、すでに20人以上の人が来ていた。まずは前金でビールを注文。貸切でないので、一般のお客さんと間違えないように、予め名札を付けておく。まあ、これだけの人がいると、一般の方も入りにくいとは思う。適当な席に着席してまずはビールを飲む。
ハードウェアオフらしい、みんな作品を持ち寄って開発談義に花を咲かせているではないか。
あるテーブルでは、基板やケースが分解されたまま、まるで商談をしているような状態だったり、電飾をまとっていたり、演奏したりとフリーダム状態ｗ
高専ロボコンに出場した方の生のエピソードや写真、回路図などを見て話し込んだり、回路図を拝見してアドバイスをしたり、部品の入手情報やら、製作談義でとっても濃い話に進んでいった。
わたしもあっちこっちの席へ行って話を横から聞いていたり話したりしていた。ハードウェア関係の人達がこれだけの人数集まって話をするので、話し込む停滞時間が長く、全員はおろか、10人位とお話出来たのがやっとである。
さて、ここから私が写真を撮影したものを簡単にご紹介していこう。
こちらは、高専の方が製作した厚手の金属片を加工したネームプレート。なんでも自分の家にマシニングがあるらしい。
Maker Faire Tokyo2012でも話題だった、黒LED。現物を初めて目にする。
arduino を使ったインターネットラジオ。以前制作したラジオの更に進化したバージョンである。
ラズベリーパイをスマートフォンで遠隔操作し、arduinoスケッチを起動し開発できるスグレモノ。
VHDLで書かれたFPGAを使って、超小型カラーLCDに動画を出す装置。
写真だとイマイチなのだが、実際見ると綺麗にしかも高速に表示されている。音まで再生。
こちらは、Maker Faire やMakeでよく登場するCAmiDion。いよいよ最終完成形か！キット化してくれないかなと話してみたりした。
ここは、ビアレストランｗｗｗ 机の上には製作物が無造作に置かれている。
手前に見えるのがニキシー管時計。
基板も本格的なBGA用の空基板があったりした。
これもニキシー管。
こちらはCPU自作入門という本に付いてきている基板を組み立てた後の基板。
何気に裏返したら、驚いた！ ああ、これがあの基板だったのか！
そうこうしている内に時間はあっという間に6時前。一般客も増えて来て、お店や幹事の対応も大変になってきたので、私は退散する事に。これだけ人が増えてきたので、そろそろこういうスタイルでオフを行うのが難しい感じもしたが、こういう交流の場を設けて貰えた事に感謝している。
またこの様な交流会に参加しようと思う。今度はFPGAカフェ辺りを見学しに行こうかな。
[PR]Arduinoをはじめようキット
東京は1日大雪 ― 2013/01/14 20:26:01
今朝は外がやけに静かだなと思ってカーテンを開けてみると、辺り一面が雪に様変わり。
ここはどこというほど、雪が積もっているではないか。
暫くして鳥の鳴き声が聞こえたので、カーテンの隙間から覗くと、こんな雪が降っているのに、鳥たちが餌探しに土を掘っている。こんな雪でも来るのか。寒くないのか？
キジバトなんて尾っぽに雪が積もってるしｗｗｗ
そうこうしている内に、飛び立ってしまった。
時間は午後3時頃。またもやチュンチュン鳴くので覗いてみる。
おまえらｗｗｗｗｗ こんなに雪が積もってもまだやるのかｗｗｗ
すずめたちが作った雪のかまくらみたいだｗ
雪をかき分け、土にある餌を一生懸命食べている。
この雪は、結局4時過ぎまで降り続け、やがて気温が高くなって塀などに積もっていた雪が解けていった。
去年2月に降った雪より多かった様で、都内では交通渋滞や電車トラブルなどが多かった。
夜は、雪あかりで周りが明るい。何となく昔住んでいた北海道みたいだ。
最近のスーパーはセルフレジなんてあるのか ― 2013/01/15 21:57:02
大雪から一夜明けた午後、郵便局へ行くついでに久々に近所のスーパーでお買い物することに。
いつもネットスーパーとかで事足りていたが、たまには覗いてみるか。
店内をぐるりと回って、ボロくなったホウキやタオル、麺つゆを買っていざレジへ。夕方のレジ稼働が2つしかなくて行列ができている。見渡すと、お客さんが端の方で精算している雰囲気。
お、早そうだと思ってみてみたら、何これ？？？ 見たことが無い装置がデーン (´・ω・｀)
説明読むも頭真っ白、説明書以外にもテプラで色んな注意書きが。何をどうしていいのか最初分からず、袋？どこ袋？ (´・ω・｀)
棒立ち状態で暫くいると、サポーターがやってきて、「レジ袋は3円になります」
あ、そうなの？ ええと、3品だけなので要らないというと、
「レジ袋のひっかける棒の下に直接置けばだいじょうぶです。」
分かるかよこんなのｗｗｗｗｗ
ハカリとかが付いているし、1円5円も入るから凄いんだけど、黎明期なのかな。
逆にレジ側の心境が分かるとかｗ
2回めから買い物する時は便利かもしれない。ちょっとしたカルチャーショックだった日であった。
2013年 お正月福袋企画「ふろく雑誌プレゼント」 ― 2013/01/16 00:00:00
エントリー一覧
1. Akira345
2. knight
3. kazuya
4. CPU.BACH
5. raki
6. yas284
7. ./././..../.
8. ちんぺい
9. ats777
10. えーちゃん
11. ａｒｉｉ
12. Leliuria
13. P-NAT
14. オシロ
15. けんた
16. minicube
17. takmiz
エントリー締め切りました。17名の方で抽選を行います(・∀・)
抽選はUstreamで行います。ツイッターで告知し、このページでリアルタイム抽選を行います。
実施時間 22:00～ （※都合によりオンデマンド配信となる場合があります。予めご了承下さい）
---------------------------------------------------------------
今年もやりますっせ (・∀・)
去年はPIC関連のハードウェア、今年は、
これとか、
これとか、
※写真ではx3とありますが、実際はx2です
これとか、
これｗｗｗ
なんだこれって？ 今年は、雑誌。雑誌といっても基板付きの技術雑誌をプレゼント。
開封すると部屋が散らかるので袋のまま写真で撮った横着ぶりｗ
当時は珍しい基板付き付録だから大人買いしちゃったんだよなｗ
それが、結局使わないでいるとタンスの肥やしに。積み本に(´・ω・｀)
なので、放出決定(｀・ω・´)
リスト化すると、
トランジスタ技術
a.2004/4月号 x4冊（H8/3094F）
b.2005/4月号 x3冊（R8C/15）
c.2006/4月号 x1冊（MAXPlus2） （1/19追加）
d.2007/1月号 x2冊（MSP430）
e.2007/8月号 x2冊（dsPIC）
f.2008/8月号 x2冊（78K）
デザインウェーブ
g.2005/1月号 x1冊（FPGA）
h.2006/3月号 x1冊（ADVC700）
雑誌内容詳細は、ぐぐって調べてね
-------------------------------------------------------------------
8種類総計16冊を抽選で5名の方に雑誌をプレゼントだ (・∀・)
何と一等は3冊をお好きな雑誌から選べる至福の権利！
本は10冊放出。
1等 お好きな雑誌3冊 1名様
2等 お好きな雑誌2冊 1名様（在庫がない場合があるので希望を予め伺います）
3等 こちらで決めた雑誌2冊 1名様（ランダムに決めさせて頂きます。到着時のお楽しみ）
4等 こちらで決めた雑誌1冊 3名様（ランダムに決めさせて頂きます。到着時のお楽しみ）
5等 乾電池式定電圧電源 1名様
6等 PIC12F629キット 2名様
以上合計9名の方にチャンス到来！
但し、こちらのサポートは全くなしである。自力でできる方だけ応募。一人1回まで応募可能。携帯電話からの応募は不可。2013年1月19日（土曜）23時59分59秒までか、50人に達した所で締め切り。パソコン抽選ソフトを使用して決める。抽選後は別途メールにてお知らせ。送料はこちらが負担する。
転売屋さんお断り、中古ダメな人もご遠慮願いたい。Sorry , this event is only Japan.
雑誌の記事などについては、買った当時にすぐ封をしているので、誤記などがあるかもしれない。
また雑誌付録の動作確認はしていないので、あしからず。
お好きな雑誌は重複での選択（例、eを2冊等）は不可なのでご了承頂きたい。
※都合により締め切りを延長する場合があります。
応募方法だが、この下のコメント欄をクリックし、その後にハンドル名、メールアドレスを記入。この2つは必須項目。合言葉を入れて確定だ。何かコメントを入れてもOK。個人情報やURLは貼らない事。メールアドレスは、私しか知らないのでご安心を。またイベント後は、これらのコメントを全て消去する。（コメントのみブログで紹介します）
確認がでるので、良ければ確定をクリック。そして、コメントをもう一度見て自分のが書きこまれていればOKだ。書き込んだ内容は消せないので、何か不具合があったら、こちらのサポートページにコメントに書いてもらえると対応できる。
それでは、健闘を祈る。 なお発送後、個人情報は自動的に消滅する。
※メールアドレスが記載されていないものは、随時削除させていただきます。再度登録の上応募願います。予め御了承下さい。ハンドル名に万一重複があっても、メールアドレスとIPアドレス（管理人のみが分かる）で重複チェックしますので問題ありません。
同一IPにて複数応募が発覚した場合は、メールアドレスが異なっても、その応募全部を削除して失格とさせて頂く場合があります。
それでは Good Luck！ (・∀・)
-------------------------
コメント一覧アーカイブ
（登録した本コメントは発送処理が終わり次第、メール情報と共に削除します。）
_ Akira345 ― 2013/01/16 10:54:03
もしかして一番乗り？今年最初の運だめし。当たれ～
_ knight ― 2013/01/16 11:05:00
毎日、拝見しています。
(･v･)／
(･v･)／
_ kazuya ― 2013/01/16 16:28:32
たのしく、拝見させていただいてます。
ﾜｸﾜｸo(^o^)o
ﾜｸﾜｸo(^o^)o
_ CPU.BACH ― 2013/01/16 16:42:51
いつも参考にさせていただいています。運試しに応募します。
よろしくお願いします。
よろしくお願いします。
_ raki ― 2013/01/16 17:16:29
2012/06/21 23:25:32の
タイトル記事 最終携帯「ランチャー9改」バージョン2製作で
ご質問させていただいたrakiです。その後おかげ様で製作できました。
私も是非チャレンジさせていただきます！
宜しくお願いします。
タイトル記事 最終携帯「ランチャー9改」バージョン2製作で
ご質問させていただいたrakiです。その後おかげ様で製作できました。
私も是非チャレンジさせていただきます！
宜しくお願いします。
_ yas284 ― 2013/01/16 19:54:30
いつも電子工作の参考にさせていただいてます。
エントリーついでにMPLABXv1.60、XC32v1.20がリリースされてたのでご報告を
エントリーついでにMPLABXv1.60、XC32v1.20がリリースされてたのでご報告を
_ ./././..../. ― 2013/01/16 21:36:32
dsPICの勉強がしたく...
楽しみにしております。
楽しみにしております。
_ ちんぺい ― 2013/01/17 11:30:35
毎日楽しく拝見させていただいてます。
_ ats777 ― 2013/01/17 15:45:55
いつも楽しい記事をありがとうございます。
電子工作の参考にさせていただいてます。
電子工作の参考にさせていただいてます。
_ えーちゃん ― 2013/01/17 23:35:40
こだわりと量産のバランスがよく考えられますよね
これからも楽しみにしています
これからも楽しみにしています
_ ａｒｉｉ ― 2013/01/18 02:06:26
いつも楽しみにしています
_ Leliuria ― 2013/01/18 14:13:44
年始の運試しに～
_ P-NAT ― 2013/01/19 12:54:26
FPGAが気になる年頃なのでw
_ オシロ ― 2013/01/19 20:33:16
dsPICを使って電子工作したいです
_ けんた ― 2013/01/19 23:04:07
当たりますように
_ minicube ― 2013/01/19 23:44:33
何時も面白い記事を拝見させていただいております。
積み基板配布と聞いて・・・ｗ
積み基板配布と聞いて・・・ｗ
_ takmiz ― 2013/01/19 23:53:59
すべりこみ！当たれ〜
ブラッククローバー終了ｗ ― 2013/01/17 17:28:16
折角綺麗に黒々と葉をつけていたブラッククローバー。前回なにかの鳥に食べられ始めたので、柵を付けたのだが、
水をやろうと朝みると、あれ、全くない！！茎まで無い！
もう一つの鉢も、無い！！！
(ﾟДﾟ)ｺﾞﾙｧ!!
根っこまでついばまれてるよ(ﾉД`)ｼｸｼｸ
根っこまで荒らされてはかなわないので、ラップを掛けて放置。これで果たしてまた蘇ってくれるのだろうか。
【ニュース】米ボーイング、787型の納入を停止 長期化懸念も ― 2013/01/18 23:59:05
米ボーイングはトラブルが相次ぐ新鋭中型機「787」に関して、航空会社への新規納入を当面停止する。発火事故の原因とみられるバッテリーなどの安全性が確認できるまで再開しない方針。米運輸省は安全性の確認作業について厳格に臨む方針を示しており、引き渡し停止が長期化する可能性もある。 ～以下略 2013/1/19 10:35 日本経済新聞
バッテリーはGSユアサ製を使っている。さもバッテリーが悪い様な印象を受ける報道をする所が多いのだが、バッテリーは充放電システムが肝であり、バッテリーが燃えるなどするのは、このシステムに欠陥があると踏んでいる。
この記事が出る前に、私もツイッターで似たような事をつぶやいている。
電池について、GSユアサが困惑している。
コードレスフォンに買い替えてみた ― 2013/01/19 23:21:00
今までずっと使ってきた家の電話。
ハウディ・レポンス。製造年は1990年と、今から23年も前のものだ。留守番電話は30秒程度が4件しか録音できないし、単4電池4本でバックアップが1時間程度、しかも停電すると時計が止まる。更に最近では通話に雑音が混じるようになってきたので、買い換えることに。
というわけで、amazonで最安値であるこの電話機をゲット！5千円でお釣りが来るコードレスフォンである。随分と安くなったな。
一応ナンバーディスプレー対応。ナンバーディスプレーは月に400円も取られるからパスｗ
大きさ比較。一回り以上小さくなって狭い場所における。今まで鎮座していたこのスペースを別に利用ができる。
親機は付録みたいなもので、子機さえあれば全部事足りてしまう。いつもカールコードを引っ張りだして使っていた電話がコードレスになると使い勝手が格段と良くなる。
ついでなので、古い電話を分解してみるｗ
1990年の製造だが、既にチップ部品を使っている。基板のパターンがちょっと古めのCADで引いた様なカクカクしたパターン。スピーカーのそばに大きなピエゾ素子がついていて、これが保留音を出していたらしい。
オフフックの部分。ご丁寧にクロスバーツインのスイッチを使っている。
スピーカは、なんと端子メーカーで有名なモリマツ製（と思われる）
63B01のセカンドソースCPUかなと思ったのだが、ピン配置がチョット違う。このメーカーのマークをこの電話機の部品の中で良くみるのだが、どこのメーカーなんだろう？
→コメントで岩崎通信機と知りました。情報提供ありがとうございます。
三菱の8ビットCPUM37450S4FP。担当者名が書いてあるｗ
音声用の4ビットADPCMMSM6258Vが使われている。当時らしいハードウェア構成だ。

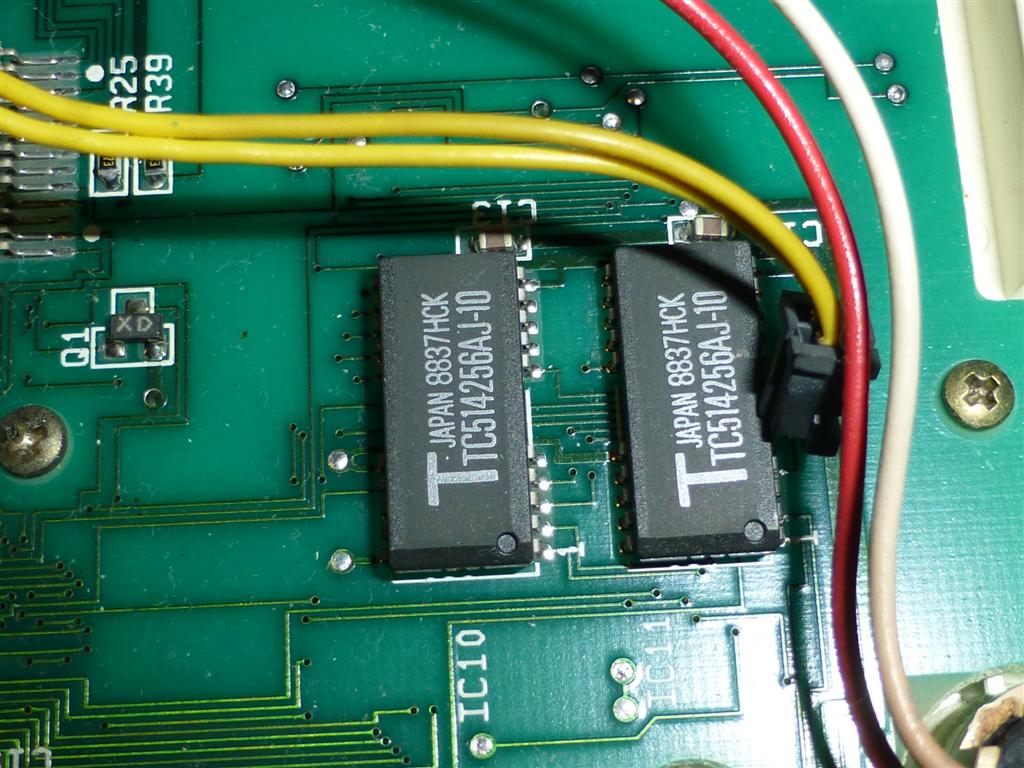

DRAMは、留守電の用件記録用だろう。
2013年 お正月福袋企画「ふろく雑誌プレゼント」結果発表 ― 2013/01/20 23:39:06
こっ恥ずかしかった (´・ω・｀) ライブって緊張するね！
本日22時よりライブにて抽選会を行いました→air_variable抽選会場
そして決定致しました！
1等 お好きな雑誌3冊 4.CPU.BACH
2等 お好きな雑誌2冊 8.ちんぺい
3等 こちらで決めた雑誌2冊 5.raki
4等 こちらで決めた雑誌1冊 12.Leliuria
4等 こちらで決めた雑誌1冊 15.けんた
4等 こちらで決めた雑誌1冊 11.ａｒｉｉ
5等 乾電池式定電圧電源 13.P-NAT
6等 PIC12F629キット 1.Akira345
6等 PIC12F629キット 16.minicube
※敬称略
--------------------------当選した方へ ----------------------------
当選した方、おめでとうございます！！ (・∀・) (・∀・) (・∀・)
以上の方全員にメールを発送しました。メールが届いているかご確認下さい。
もしメールが届いていない場合は、迷惑メール等のフォルダに振り分けられていないかご確認を下さい。それでも不達な場合は下のコメントからご連絡をお願い致します。
賞品といえども、梱包状態、郵送料金違い、不良品などがありましたら、ご遠慮なくご連絡下さい。善処させて頂きます。
荷姿は、1,2,3等はレターパック500、4等 レターパックライト350、5-6等は定形外郵便にて発送します。（トラ技が一冊800g以上と重いので普通の荷姿のコストが掛かるため）
レターパックを使う場合は、期日指定などができなくなりますが、問い合わせ番号を折り返し連絡しますので、不在票などでの対応や、郵便局と直接対応して頂けますようお願い致します。お手数をお掛けします。（4等の場合、ポストに入る場合は直接投函されます）
→確定しました。
返信メールの期限は1月28日までと致します。万一過ぎた場合は、残念ながら無効とさせて頂きます。1回めのメール以降、こちらからは告知しませんので宜しくです。
なお、過ぎた場合は、こちらで再抽選しメールにて復活当選のご案内を差し上げます。
------------------------------------------------------------------
惜しくも外れてしまった方、またこの様な機会を行いますので、そのとき宜しくお願い致します。
下のコメント欄はフリーとします。外れた心境とか、当った喜びとか、これからの要望とかなんでも色々書いて頂いて結構です(・∀・)
最後の抽選の模様のみアーカイブしてあります。
またやりますんで (・∀・) ！ 宜しくです。
追記：
一等の方はこちらに確定（リスト修正しました）
ニ等の方はこちらに確定（リスト修正しました）
3等 こちらで決めた雑誌2冊
4等 こちらで決めた雑誌1冊 ｘ3名
については、ランダムにて決めさせて頂きます。予めご了承下さい。
