エアコンの内部分解掃除（2年ぶり） ― 2014/11/02 21:47:57

今年の夏の終わり、エアコンが微かにカビの匂いがした。2年前に掃除したんだけどもう汚れたんだろうか？　→　2年前のエアコンの内部掃除にチャレンジの記事　

このエアコン、一応内部クリーン運転機能とかついているのだが、それを使っても変化なし。

どれどれ、中を覗いてみるか。

(ﾉ∀`)ｱﾁｬｰ　また汚くなっているよ。見てしまったし、あと２週間もしたら寒くなるし、掃除するしかないな。

SRK22Zシリーズには内部クリーン機能があるのだが、バイオクリアフィルタを使った場合に高温でアレルゲンを除去するもので、クロスフローファンなどに付着しているカビなどはやっぱり分解しないと取れない。

注意！　構造の紹介のために分解写真を載せていますが、エアコンの分解は危険を伴います。動かなくなるばかりでなく、大怪我などのおそれがあるので、知識がない状態での分解清掃は絶対に行わないでください。またこの分解清掃記事についての質問は一切受け付けません。

と、まあ、いつものお決まりの文句を言っておいてから分解へ。

電源コンセントを抜いて、まずは隠しネジを外す。2箇所にカバーがかかっているので、それを外すとネジが出て来る。外すと外側のカバーが外れる。その後エアコン中央のリモコン受光ユニットをワイヤーサポーターから丁寧に外す。

ルーバーユニット兼ドレーン受けを外す。これは引っかかっているだけなので、2箇所をマイナスドライバで持ち上げると外れる。ドレーンホースはきつく差し込まれているので、外すのにはちょっと苦労する。　それにしてもキッタナイな(・∀・)　たった2年でこんなに汚れるのか。

写真をクリックすると拡大するよ(・∀・)

ルーバーを動かしている3つのモータを外す。念のためジョイント部分をデジカメで保存。デジカメは、分解の履歴取りの必需品。ハーネスが取れないところは、ラップでくるんでゴムでぐるぐるまきにして防水。そのあと浴槽でマジックリン漬けで約1時間。

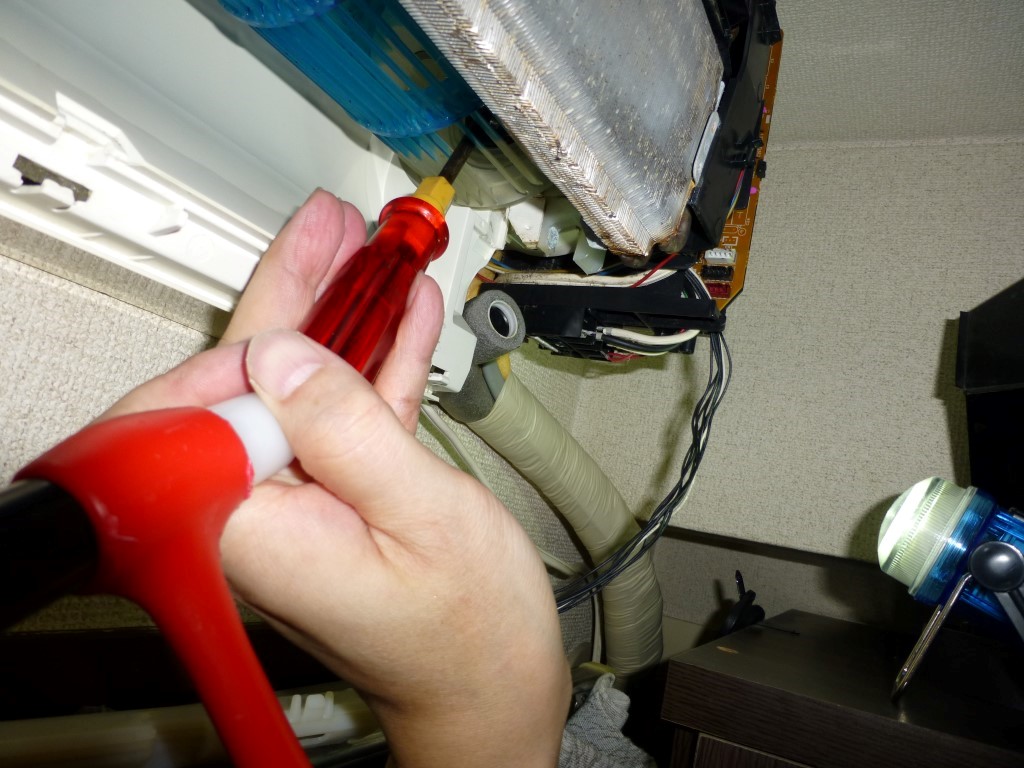

これが一番の難易度。クロスフローファンを外す作業。この家のは右側に媒体の銅管が配置されていたので、左からクロスフローファンを抜く方法にした。左側のエバポレーターのネジ2箇所を取り、ファンとモータとを接続しているネジを隙間からドライバーで緩めてゆるめた部分をマイナスドライバーを差し込んで、ハンマーで叩きながら外にだしていく。

この作業は、本当に難しい。これでとれなければ、業者に依頼したほうがいい。

またエバポレーターで手を切るかもしれないので、慎重にやる作業でもある。
